一、概述：

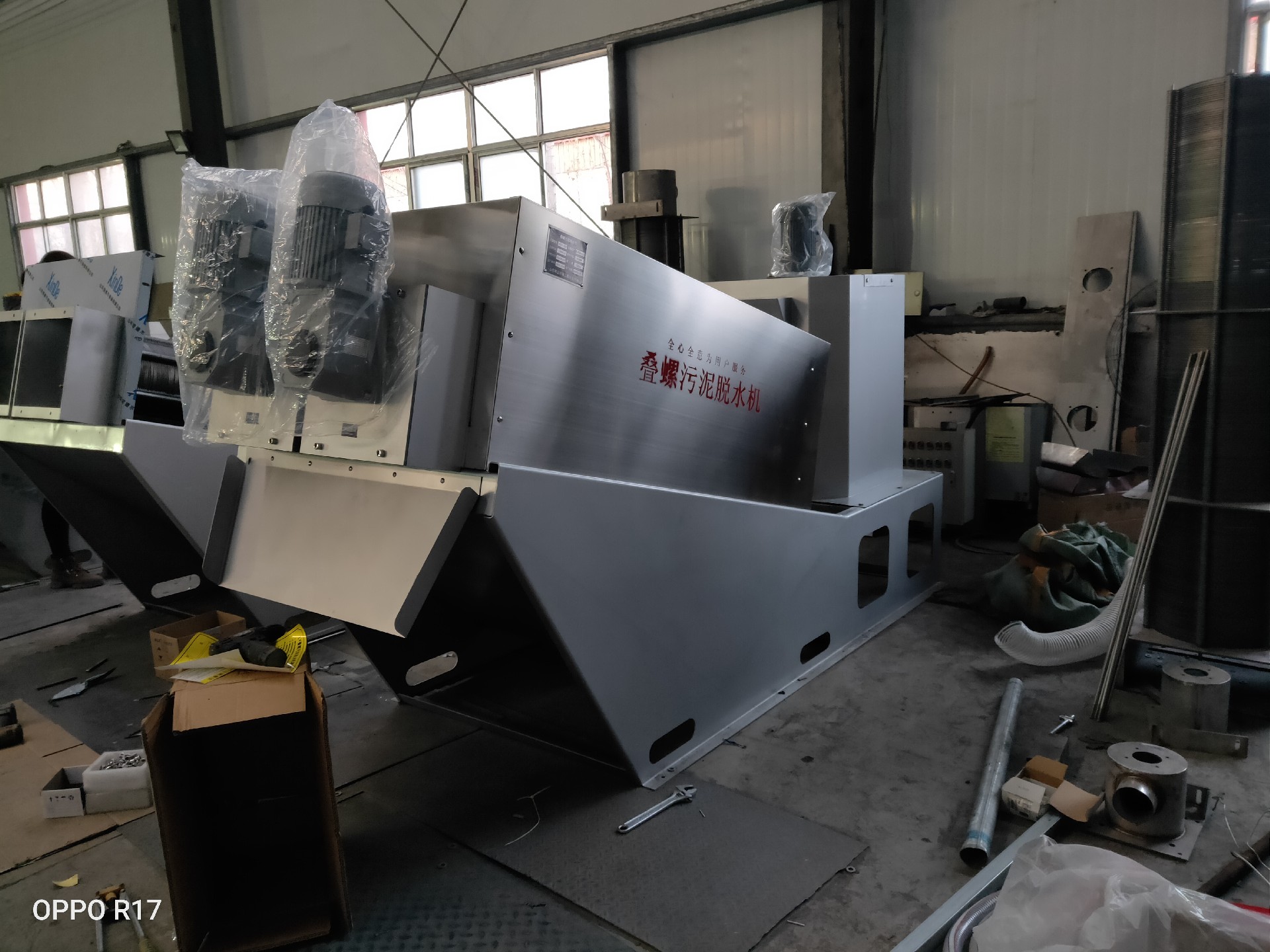

叠螺式污泥脱水机属于螺旋压榨脱水机，可以减少沉淀池及污泥浓缩池，节约污水站建设成本。叠螺式污泥脱水机巧妙运用多重环片自动清洗过滤技术代替了传统滤筛过滤，自身清洗过滤技术确保脱水机连续稳住的泥水分离效果，通过螺杆直径和螺距变化产生的强大挤压力，以及游动环与固定环之间的微小缝隙，实现对污泥进行挤压脱水，是一种新型的固液分离设备。

二、构造原理

1.脱水机的主体是由固定环和游动环相互层叠，螺旋轴贯穿其中形成的过滤装置.前段为浓缩部，后段为脱水部。

2.固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。

3.螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时，也不断带动游动环清扫滤缝，防止堵塞。

4.污泥在浓缩部经过重力浓缩后，被运输到脱水部，在前进的过程中随着滤缝及螺距的逐渐变小，以及背压板的阻挡作用下,产生极大的内压，容积不断缩小，达到充分脱水的目的。

三、脱水原理

污泥在浓缩部经过重力浓缩后，被运输到脱水部，在前进的过程中随着滤缝及螺距的逐渐变小，以及背压板的阻挡作用下，产生内压，容积不断缩小，达到充分脱水的目的。

四、工艺流程图

五、叠螺式污泥脱水机结构原理图：

六、叠螺式污泥脱水机优势

1) 使用广泛

能广泛应用于市政污水、食品、饮料、屠宰养殖、印染、石油化工、造纸、皮革、制药等各行业的污泥脱水；

独特的脱水原理，使得设备适用于高、低浓度污泥，从2000MG/L起，开创了低浓度污泥直接脱水的先河；

创新的结构设计，使得设备适用于高、低粘度的各类型污泥，特别是含油污泥，堪称含油污泥脱水的利器！

2) 不易堵塞

独特的动、静环滤缝结构使得设备不易堵塞，无需为防止滤缝堵塞而进行大量清洗，彻底减少冲洗用水量，减少内循环负担，解决了传统脱水设备堵塞给企业带来的烦恼。

3) 连续自动运行

叠螺污泥脱水机从抽出污泥、注入药液、排出污泥饼均采用自动控制，通过电控柜，与泡药机、进泥泵、加药泵等进行联动，不需人员操作设备，运行不会发生堵塞、滤带走偏或其他影响工艺安全的现象，日常保养维护简便，24小时可以连续无人运行。一次实现了真正意义上污泥脱水连续全自动运行。

4) 节省运行费用

一体化的整体设计，设计紧凑，大幅度节省运行费用。低速螺旋挤压技术，使得耗电量大幅度低；设备不堵塞，冲洗用水大幅度减少；24小时全自动无人运行，人工费大幅度降低。因此，本设备也真正成为符合国家政策的节能环保新型设备。

5) 没有二次污染

螺旋轴的转速约2~3转/分，无振动，噪音非常小；其叠片具有自清洁功能，不会发生堵塞问题，只需少量水冲洗，无二次水污染；再加上污泥在如此慢的工作状态下运行，臭气不进行扩散，因此创造了一个非常好的运作环境！

6) 机体轻巧耐用

由于直接采用机械挤压脱水，无需滚筒等大型机体，因而该机设计得相当轻巧；机体几乎全部采用不锈钢材质，更换部件只有螺旋轴和游动环，使用寿命长，经久耐用。
